Hochauflösende Röntgen-Diffraktometrie

Prinzip

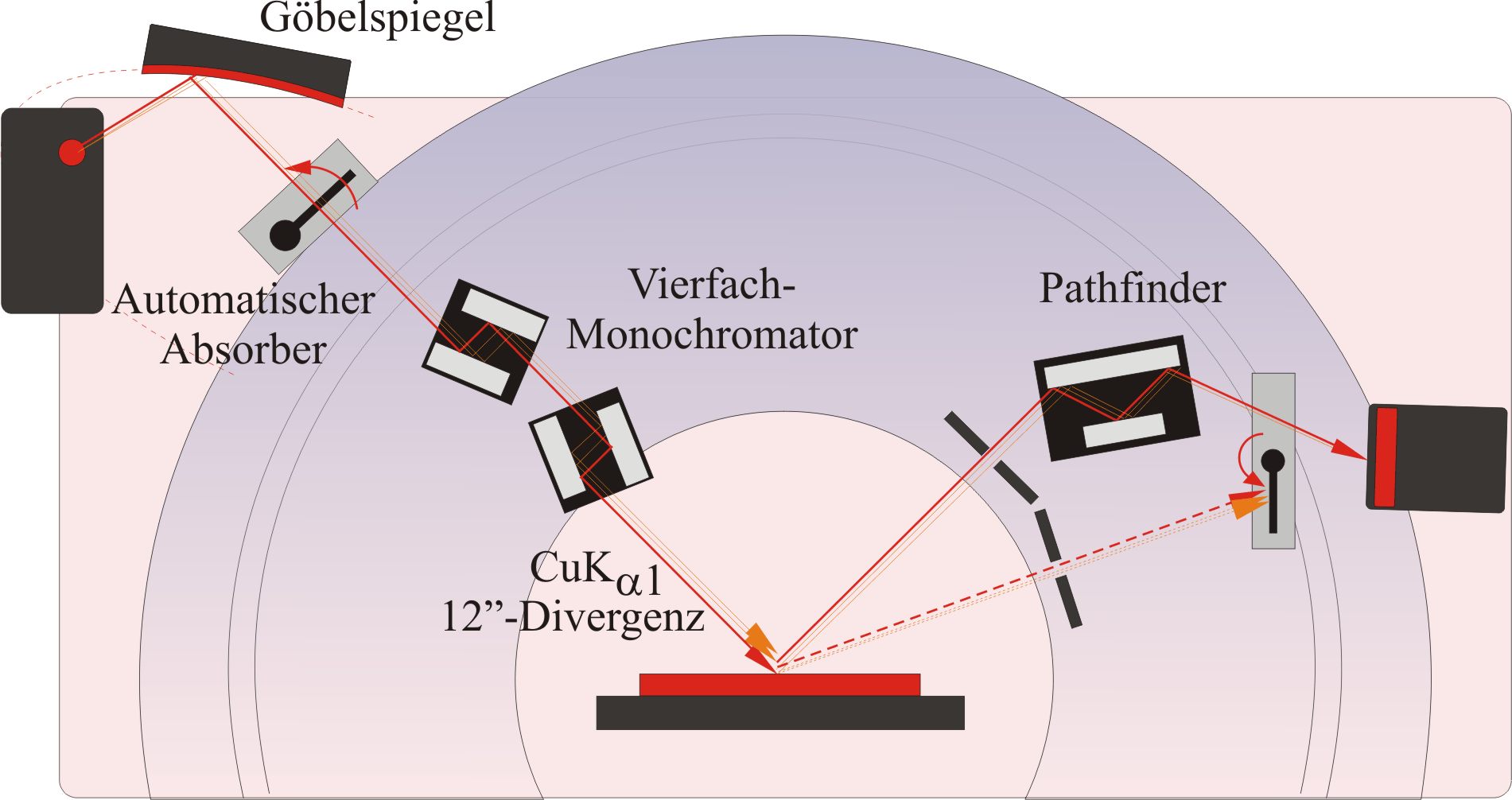

Prinzip HRXRD

Ausstattung

  • Göbelspiegel
  • Symmetrischer und asymmetrischer Vierfach-Monochromator
  • Eulerwiege mit Probentisch für 5"Wafer
  • Patfinder-Detektor

Parameter

  • Winkelauflösung 0,0001°
  • Strahldivergenz 12"

Untersuchungsmöglichkeiten

  • Rockingkurve
  • Reciprocal Space Mapping

Anwendungsgebiete

  • Untersuchung von Epitaxiestrukturen
    • Schichtdicke
    • Relaxation
    • Fehlanpassung
    • Rauhigkeit
  • Untersuchung von Einkristallen
    • Schichtdicke

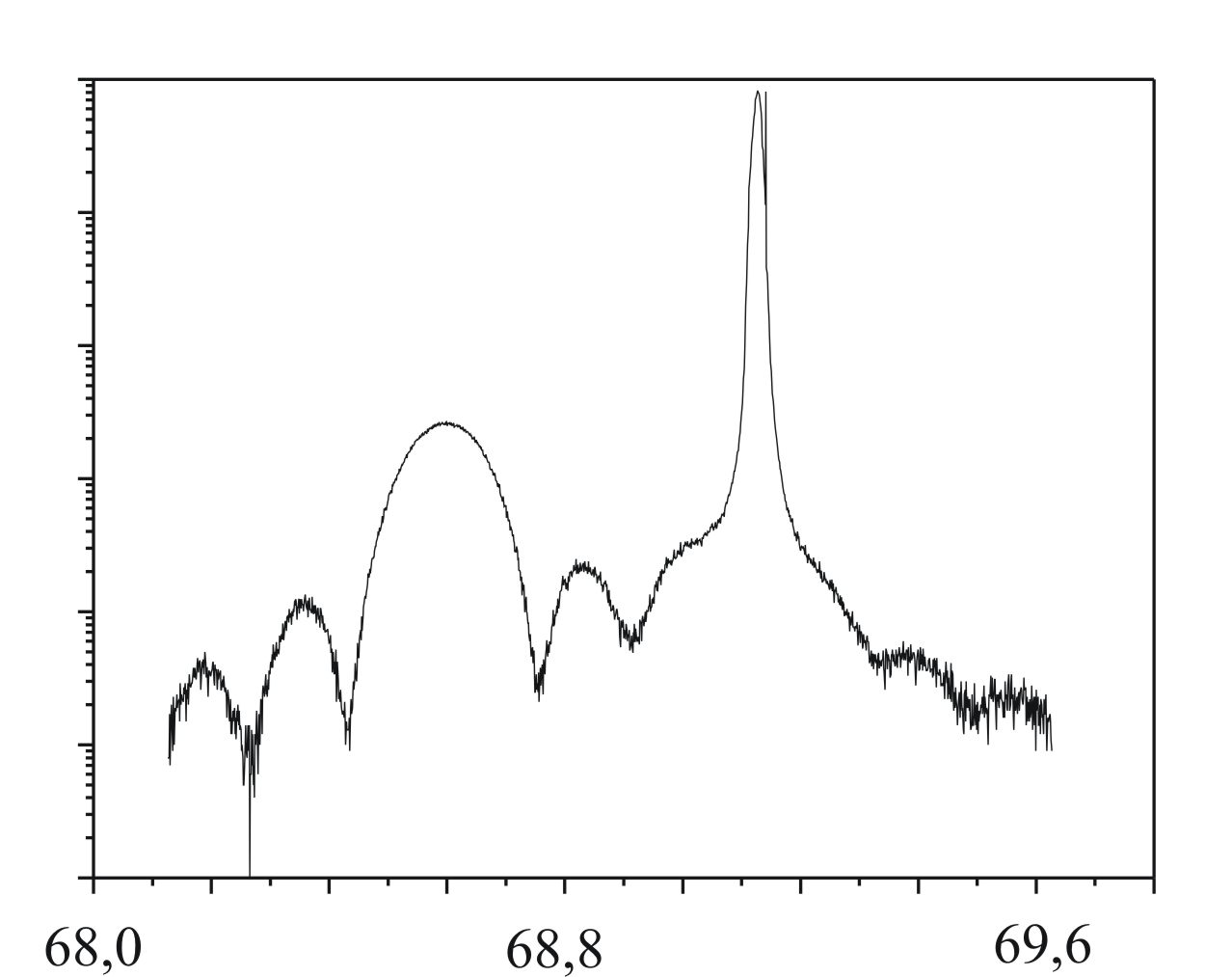

Beispiel: Rockingkurvenmessung

Substratpeak und Schichtpeak von SiGe auf Si

Rockingkurve von SiGe

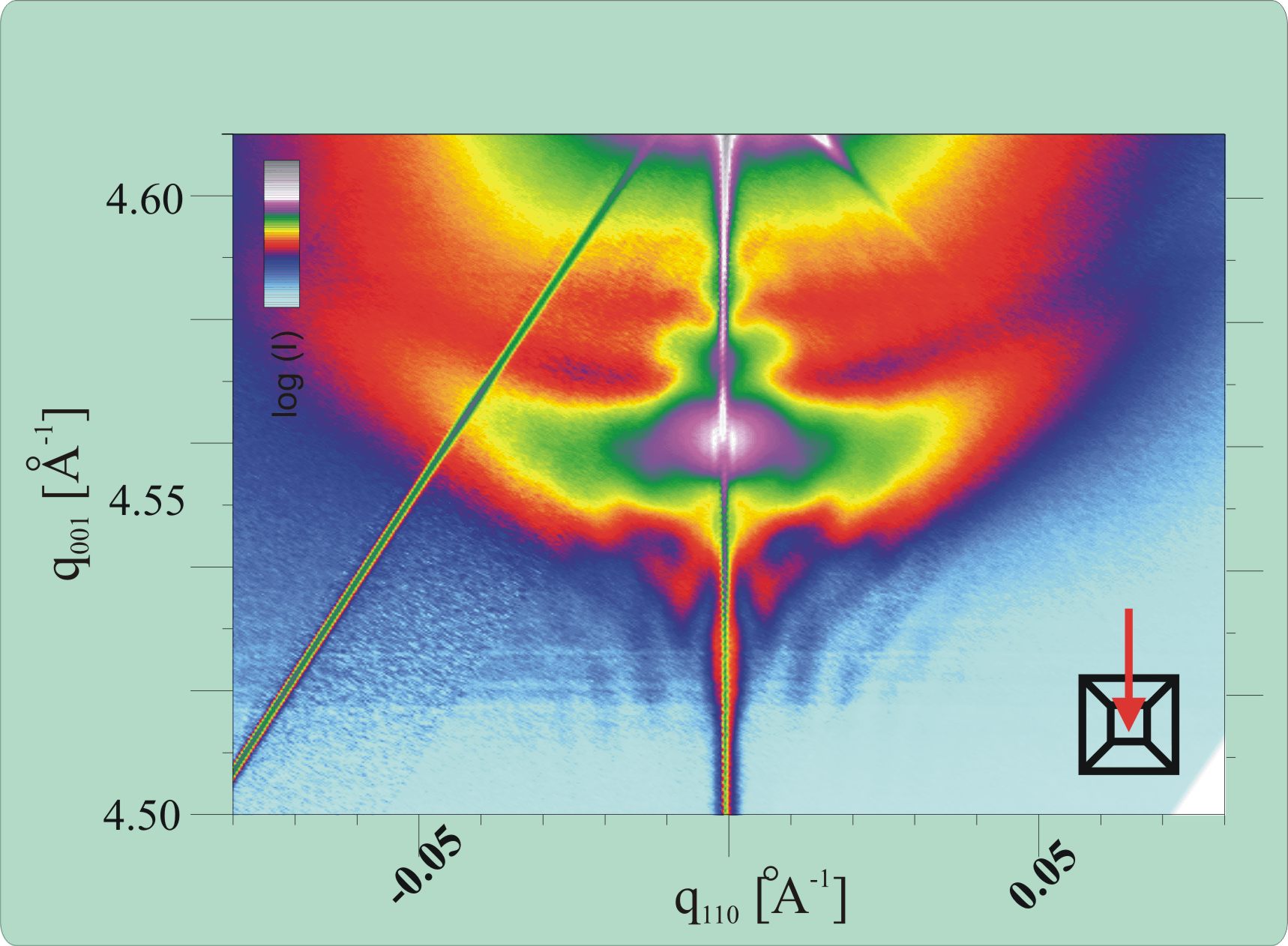

Beispiel: Reciprocal Space Mapping

Reciprocal Space Map von SiGe-Inseln

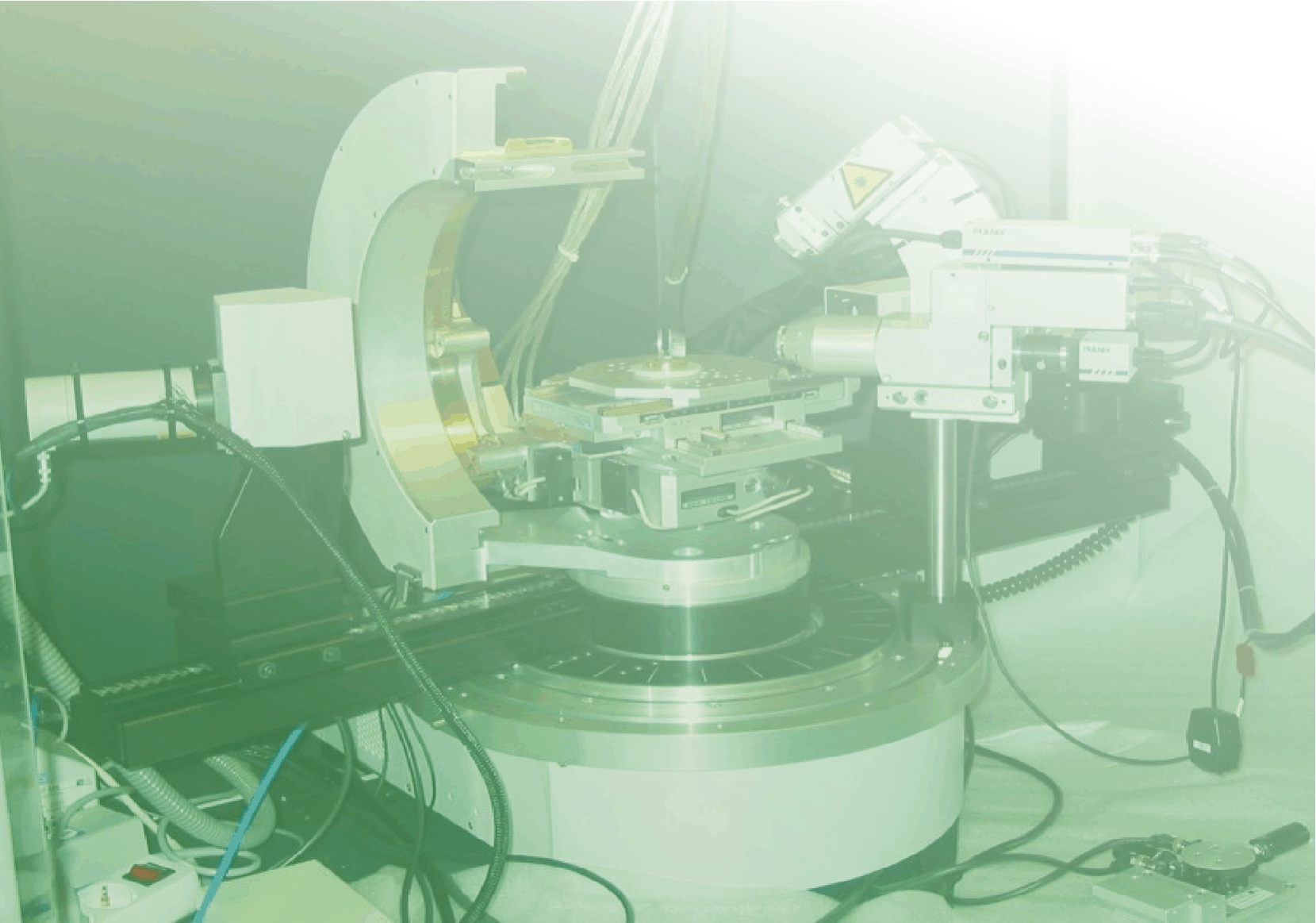

Bild der Anlage

D8 im HRXRD-Mode
